Modo del centro G652D di GYTA 6 il singolo ha incagliato il cavo a fibre ottiche corazzato della metropolitana sciolta

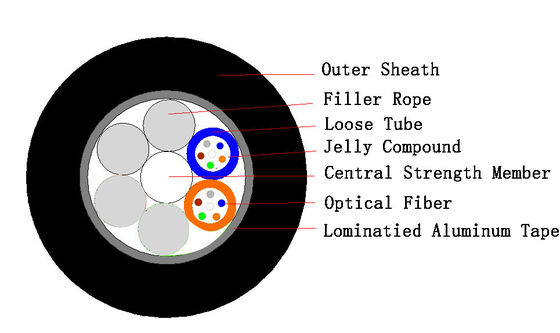

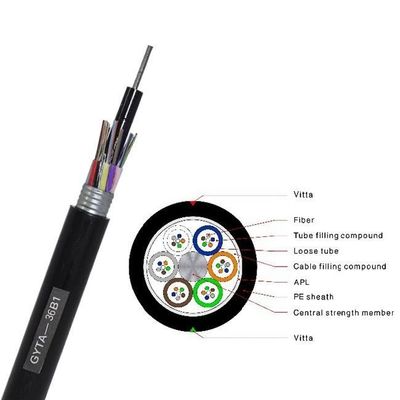

Le fibre, 250μm, sono posizionate in un tubo sciolto fatto di alta plastica del modulo. I tubi sono riempiti di composto di riempimento resistente all'acqua. Al centro di cavo il centro è il centro di rinforzo del metallo, che, per determinato numero dei centri, è ricoperto di polietilene (PE). La tubatura sciolta (e corda del materiale da otturazione) è incagliata intorno al centro centrale di rafforzamento nel centro compatto e circolare del cavo ed alle lacune nel centro del cavo sono riempite di riempitore di acqua didascalia. Dopo longitudinalmente essere stato ricoperto di nastro adesivo dell'plastica-alluminio (APL), uno strato della guaina interna del polietilene è espulso. Dopo che ricoperto longitudinalmente di nastro adesivo d'acciaio di plastica (PSP) da entrambi i lati, una guaina del polietilene è espelsa per formare il cavo.
|
Fibra
Conteggio |
Diametro
(millimetro) |
Termine nominale
Peso (kg/km) |
Max Fiber
Per metropolitana |
Max No. di
(Tubes+fillers) |
Carico di tensione permissibile
(n) |
|
Resistenza permissibile di schiacciamento
(N/100mm) |
|
||
|
|
|
|
|
|
A breve termine
|
Lungo termine
|
A breve termine
|
Lungo termine
|
||
|
2~36
|
10,3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
|
38~72
|
11,5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
|
74~96
|
13,5
|
175
|
12
|
8
|
1500
|
600
|
1000
|
300
|
||
|
98~120
|
14,8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
|
122~144
|
16,6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
|
146~216
|
16,7
|
254
|
12
|
18 (2 strati)
|
2000
|
600
|
1000
|
300
|
||
|
218~288
|
19,0
|
325
|
12
|
24 (2 strati)
|
2500
|
600
|
1000
|
300
|
||
