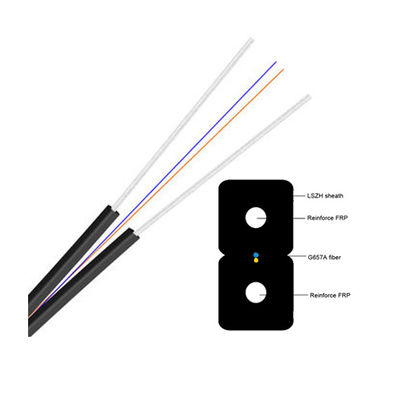

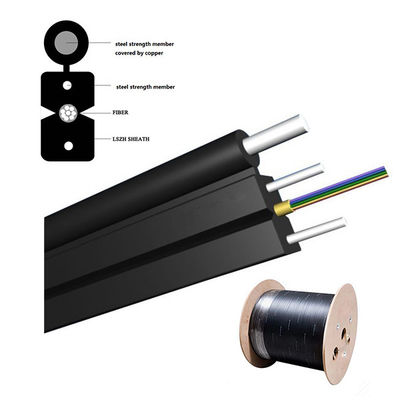

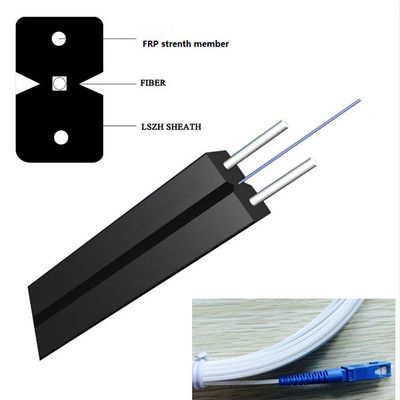

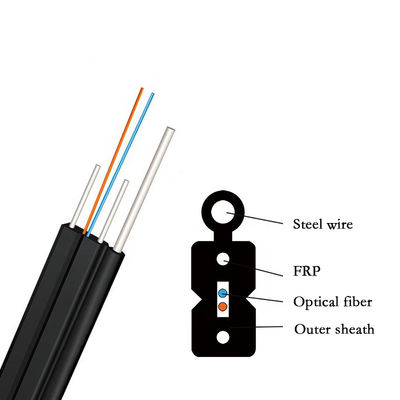

L'unità di fibra ottica è posizionata nel centro. Due plastiche a fibra rinforzata parallele (FRP) sono disposte ai due lati. Un filo di acciaio come il membro di forza supplementare inoltre si applica. Poi il cavo è completato con una guaina di LsZH di colore o del nero.
Caratteristiche a fibra ottica del cavo flessibile:
Applicazione a fibra ottica del cavo flessibile:
|
No. di cavo
|
|
|
|
4
|
|||
|
Modello della fibra
|
|
|
|
G.657A1
|
|||
|
Membro di forza
|
Materiale
|
|
|
FRP
|
|||
|
|
Diametro (±0.03) millimetro
|
|
|
0,5
|
|||
|
|
NO.
|
|
|
2
|
|||
|
Cavo di messaggero
|
Diametro (±0.05) millimetro
|
|
|
1,0
|
|||
|
Guaina esterna
|
Materiale
|
|
|
LSZH
|
|||
|
|
Colore
|
|
|
Nero
|
|||
|
Dimensione del cavo (±0.2) millimetro
|
|
|
|
2.0×5.0
|
|||
|
Peso del cavo (±2) kg/km
|
|
|
|
20
|
|||
|
Resistenza alla trazione permissibile
|
|
A breve termine
|
N
|
600
|
|||
|
|
|
Lungo termine
|
|
300
|
|||
|
Resistenza permissibile di schiacciamento
|
|
A breve termine
|
N/100mm
|
2200
|
|||
|
|
|
Lungo termine
|
|
1000
|
|||
|
Raggio di piegamento minimo
|
|
Senza tensione
|
|
10×Cable-φ
|
|||
|
|
|
Nell'ambito di tensione massima
|
|
20×Cable-φ
|
|||
|
Gamma di temperature
(℃) |
|
Installazione
|
|
-20~+60
|
|||
|
|
|
Transport&Storage
|
|
-40~+70
|
|||
|
|
|
Operazione
|
|
-40~+70
|
|||
