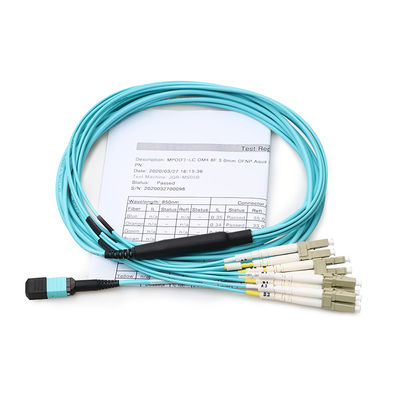

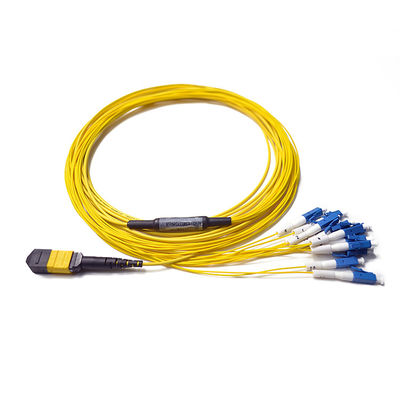

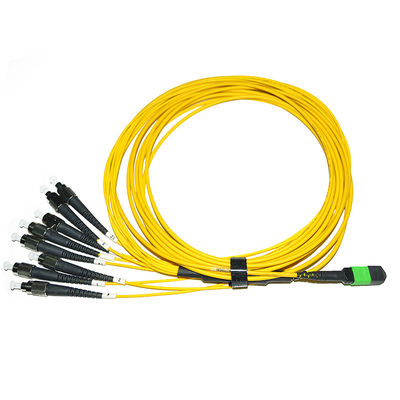

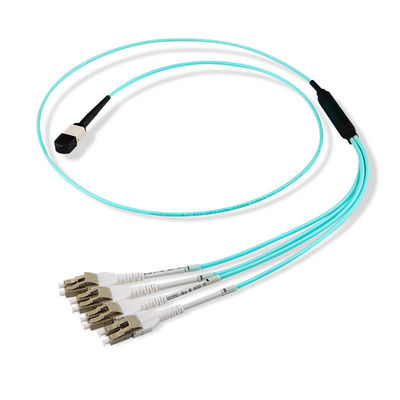

Architetture ad alta densità della rete di sistema ottico di Access della rete di deposito della rete del canale della comunicazione dei dati della fibra
100% pre-terminato e provato in fabbrica per assicurare a prestazione di trasferimento configurazione e rete rapide, ridurre materiale del rivestimento di applicazioni della rete 40G e 100G di sostegni di tempo di installazione: LSZH, OFNR, supporti disponibili di OFNP fino a 12F, 24F, 48F, 72F, 96F, 144F, prodotti su misura sono disponibili
|
Livello di rendimento
|
|
|
Norma
|
|
Elite
|
|
||||
|
Connettore
|
Modo
|
Endface
|
L'IL (massimo) (dB)
|
RL (min) (dB)
|
L'IL (massimo) (dB)
|
RL (min) (dB)
|
||||
|
MPO/MTP
|
MP
|
12F/APC
|
≤0.70
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
24F/APC
|
≤0.75
|
≥60
|
≤0.35
|
≥60
|
||||
|
|
|
48F/APC
|
≤0.75
|
≥60
|
|
|
||||
|
|
Millimetro
|
12F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
24F/PC
|
≤0.50
|
≥20
|
≤0.35
|
≥20
|
||||
|
|
|
48F/PC
|
≤0.50
|
≥20
|
|
|
||||
|
LC/SC/FC/ST
|
MP
|
|
≤0.30
|
≥60
|
≤0.10
|
≥60
|
||||
|
|
|
UPC
|
≤0.20
|
≥50
|
≤0.10
|
≥50
|
||||
|
|
Millimetro
|
PC
|
≤0.20
|
≥30
|
≤0.10
|
≥30
|
||||
Nota:
lunghezza d'onda 1.Test: SM@1310/1550nm, MM@850/1300nm;
conformità 2.Standard: GR-326, GR-1435.
|
Proprietà meccaniche
|
|
|
|
|||
|
Oggetto
|
|
Criteri
|
Conformità
|
|||
|
△L'IL dopo 50 accoppiamenti
|
MPO/MTP
|
≤0.3dB
|
GR-1435
|
|||
|
△L'IL dopo 500 accoppiamenti
|
LC/SC/FC/ST
|
≤0.2dB
|
IEC 61300-2-2
|
|||
|
Min Bend Radius (dinamico)
|
|
20*OD (diametro del cavo)
|
|
|||
|
Min Bend Radius (statico)
|
|
15*OD (diametro del cavo)
|
|
|||
|
Stati dell'ambiente
|
|
|
|
|||
|
Oggetto
|
Criteri
|
Conformità
|
|
|||
|
Temperatura di operazione
|
-40~60°C
|
IEC 61753-1
|
|
|||
|
Temperatura di stoccaggio
|
-45~85°C
|
|
|
|||
